Czy oddział elektrochirurgiczny może działać bez podkładki uziemiającej?
Jako dostawca unitów elektrochirurgicznych często spotykam się z pytaniami klientów odnośnie konieczności stosowania podkładek uziemiających w pracy tych urządzeń. W tym poście na blogu zagłębię się w techniczne aspekty unitów elektrochirurgicznych i sprawdzę, czy mogą one funkcjonować bez podkładki uziemiającej.
Zrozumienie podstaw oddziałów elektrochirurgicznych
Jednostki elektrochirurgiczne (ESU) to urządzenia medyczne wykorzystujące energię elektryczną do cięcia, koagulacji lub osuszania tkanki podczas zabiegów chirurgicznych. Działają na zasadzie dostarczania prądu elektrycznego o wysokiej częstotliwości do miejsca zabiegu chirurgicznego za pośrednictwem aktywnej elektrody, zazwyczajOłówek elektrochirurgiczny. Prąd elektryczny przepływa przez ciało pacjenta, a następnie powraca do ESU poprzez elektrodę powrotną, którą zwykle jest podkładka uziemiająca.
Zasada działania ESU opiera się na konwersji energii elektrycznej na energię cieplną. Kiedy prąd o wysokiej częstotliwości przepływa przez tkankę, powoduje, że cząsteczki w tkance szybko wibrują, wytwarzając ciepło. Ciepło to można wykorzystać do przecięcia tkanki poprzez odparowanie wody w komórkach lub do koagulacji naczyń krwionośnych poprzez denaturację białek.
Rola podkładki uziemiającej

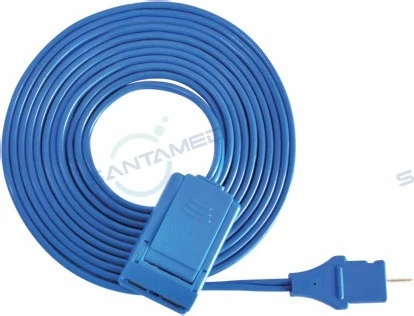

Podkładka uziemiająca, zwana równieżElektrochirurgiczna płytka neutralna, odgrywa kluczową rolę w bezpiecznym i skutecznym działaniu ESU. Jego podstawową funkcją jest zapewnienie ścieżki o niskiej rezystancji, umożliwiającej powrót prądu elektrycznego do ESU. W ten sposób zapewnia równomierne rozprowadzenie prądu na dużej powierzchni ciała pacjenta, minimalizując ryzyko oparzeń lub innych obrażeń porażonych prądem elektrycznym.
Prawidłowe umieszczenie podkładki uziemiającej na skórze pacjenta powoduje powstanie dużej powierzchni kontaktu z ciałem. Ta duża powierzchnia styku zmniejsza gęstość prądu w miejscu elektrody zwrotnej, zapobiegając nadmiernemu nagrzewaniu. Ponadto podkładka uziemiająca ma niską impedancję, co oznacza, że umożliwia łatwy przepływ prądu elektrycznego z powrotem do ESU.
Czy ESU może działać bez podkładki uziemiającej?
Teoretycznie ESU może działać bez podkładki uziemiającej. Niektóre nowoczesne ESU są wyposażone w zaawansowane funkcje bezpieczeństwa i systemy monitorowania, które mogą wykryć i kompensować brak podkładki uziemiającej. Systemy te wykorzystują alternatywne metody, aby zapewnić bezpieczny powrót prądu elektrycznego do ESU.
Na przykład niektóre ESU korzystają z dwubiegunowego trybu działania. W trybie bipolarnym zarówno elektroda czynna, jak i zwrotna znajdują się na tym samym instrumencie, npWeterynaryjny oddział kauteryzacji dwubiegunowej. Prąd elektryczny przepływa tylko pomiędzy dwiema elektrodami, które mają bezpośredni kontakt z leczoną tkanką. Eliminuje to potrzebę stosowania podkładki uziemiającej, ponieważ prąd nie musi przepływać przez ciało pacjenta, aby powrócić do ESU.
Należy jednak pamiętać, że dwubiegunowe ESU mają ograniczenia. Są one zwykle stosowane w przypadku mniejszych zabiegów chirurgicznych, gdy leczona tkanka znajduje się w niewielkiej odległości od elektrod. W przypadku większych zabiegów chirurgicznych często preferowane są monopolarne ESU, ponieważ mogą zapewnić wyższą moc wyjściową i pokryć większy obszar.
W monopolarnych ESU praca bez podkładki uziemiającej może być niezwykle niebezpieczna. Bez odpowiedniej drogi powrotnej prąd elektryczny może znaleźć alternatywne drogi w organizmie pacjenta, na przykład przez ważne narządy lub nerwy. Może to prowadzić do poważnych oparzeń, porażenia prądem lub uszkodzenia narządów wewnętrznych.
Względy bezpieczeństwa
Bezpieczeństwo jest sprawą najwyższej wagi podczas korzystania z urządzeń elektrochirurgicznych. Stosowanie podkładki uziemiającej jest standardowym środkiem bezpieczeństwa zalecanym przez producentów wyrobów medycznych i organy regulacyjne. Agencje regulacyjne, takie jak Agencja ds. Żywności i Leków (FDA) w Stanach Zjednoczonych, mają ścisłe wytyczne dotyczące stosowania podkładek uziemiających w zasilaczach ESU.
Oprócz zapewnienia bezpiecznej ścieżki powrotnej prądu elektrycznego, podkładki uziemiające mają również wbudowane zabezpieczenia. Wiele podkładek uziemiających jest wyposażonych w czujniki, które mogą wykryć, czy podkładka nie jest prawidłowo przymocowana do skóry pacjenta lub czy występuje problem z połączeniem elektrycznym. Jeśli zostanie wykryty problem, ESU automatycznie wyłączy się lub zmniejszy moc wyjściową, aby zapobiec obrażeniom.
Wniosek
Chociaż technicznie możliwe jest działanie niektórych urządzeń elektrochirurgicznych bez podkładki uziemiającej, szczególnie w trybie bipolarnym, nie jest to zalecane w przypadku większości zabiegów chirurgicznych. Podkładka uziemiająca jest kluczowym elementem bezpieczeństwa, który pomaga zapewnić bezpieczną i efektywną pracę ESU. Zapewnia ścieżkę powrotu prądu elektrycznego do modułu ESU o niskim oporze, minimalizując ryzyko oparzeń i innych obrażeń elektrycznych.
Jako dostawca urządzeń elektrochirurgicznych zdecydowanie doradzam naszym klientom, aby podczas obsługi naszych ESU zawsze korzystali z podkładki uziemiającej. Oferujemy szeroką gamę wysokiej jakości podkładek uziemiających i innych akcesoriów elektrochirurgicznych, dostosowanych do potrzeb różnych zabiegów chirurgicznych.
Jeżeli są Państwo zainteresowani zakupem unitów elektrochirurgicznych lub akcesoriów z nimi związanych, zapraszamy do kontaktu w celu szczegółowej dyskusji. Nasz zespół ekspertów jest gotowy udzielić Ci informacji i wsparcia, których potrzebujesz, aby podjąć świadomą decyzję.
Referencje
- Przepisy dotyczące wyrobów medycznych: wytyczne dotyczące stosowania jednostek elektrochirurgicznych, FDA.
- Podstawy elektrochirurgii, podręczniki fizyki medycznej.
